Kỹ Thuật Chụp Xương Thuyền: Quy Trình Chuẩn và Các Tư Thế Chụp Quan Trọng

Xương thuyền (os scaphoideum) là một trong những xương nhỏ nhất nhưng lại đóng vai trò then chốt ở cổ tay, đồng thời cũng là xương dễ bị tổn thương nhất khi ngã chống tay. Việc chẩn đoán gãy xương thuyền thường gặp nhiều khó khăn do cấu trúc giải phẫu phức tạp và nguy cơ bỏ sót cao nếu không sử dụng đúng kỹ thuật chụp xương thuyền. Bài viết này sẽ cung cấp một cái nhìn toàn diện về các tư thế chụp chuẩn, quy trình thực hiện cũng như những lưu ý quan trọng để đạt được hình ảnh chất lượng cao nhất, hỗ trợ tối đa cho bác sĩ chẩn đoán.

Tổng Quan về Xương Thuyền và Tầm Quan Trọng của Kỹ Thuật Chụp

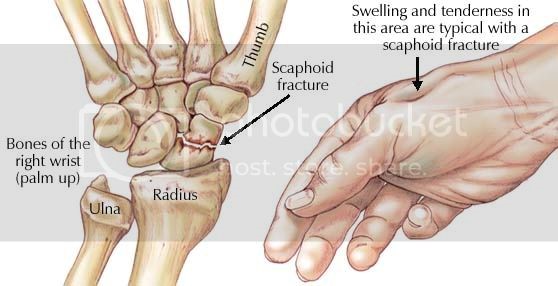

Xương thuyền nằm ở hàng xương gần cổ tay, bắc cầu giữa hàng xương quay và hàng xương xa. Đặc điểm giải phẫu đặc biệt của xương thuyền là phần lớn bề mặt được bao phủ bởi sụn khớp, khiến nguồn máu nuôi dưỡng chỉ đến từ một nhánh động mạch nhỏ ở phía lưng. Chính vì vậy, khi gãy xương thuyền, nguy cơ hoại tử vô mạch và không liền xương là rất cao nếu không được phát hiện và điều trị kịp thời. Kỹ thuật chụp xương thuyền không chỉ đơn thuần là chụp X-quang thông thường mà đòi hỏi các tư thế đặc biệt để làm rõ toàn bộ bề mặt xương, đặc biệt là phần eo xương – nơi thường xảy ra gãy nhất. Một kỹ thuật chụp đúng cách có thể giúp phát hiện các đường gãy tinh vi mà các phim chụp thường quy khó lòng thấy được.

Chỉ Định và Chống Chỉ Định của Kỹ Thuật Chụp Xương Thuyền

Chỉ định chính

Kỹ thuật chụp xương thuyền được chỉ định trong các trường hợp sau:

• Bệnh nhân đau cổ tay sau chấn thương do ngã chống tay

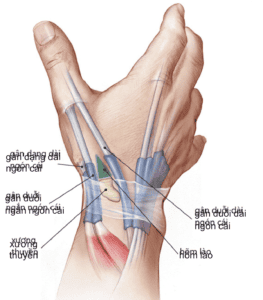

• Đau hố giải phẫu (tabatière) – vùng lõm ở phía sau cổ tay
• Nghi ngờ gãy xương thuyền trên lâm sàng nhưng phim X-quang thường quy chưa phát hiện được
• Theo dõi tiến triển liền xương sau điều trị gãy xương thuyền
• Đánh giá tình trạng hoại tử vô mạch hoặc không liền xương


  Chống chỉ định

  Không có chống chỉ định tuyệt đối cho kỹ thuật này. Tuy nhiên, cần thận trọng với:

• Bệnh nhân đang mang thai, đặc biệt trong 3 tháng đầu
• Bệnh nhân đau dữ dội không thể đặt tay vào đúng tư thế yêu cầu
• Bệnh nhân có tổn thương phần mềm nặng vùng cổ tay


  Các Tư Thế Chụp Cơ Bản trong Kỹ Thuật Chụp Xương Thuyền



  Tư thế chụp thẳng (Posteroanterior – PA)

  Đây là tư thế nền tảng trong kỹ thuật chụp xương thuyền. Bệnh nhân ngồi bên cạnh bàn chụp, đặt bàn tay úp xuống cassette. Cổ tay được đặt ở vị trí trung gian, không nghiêng sang bên nào. Tia X chiếu vuông góc với mặt phẳng phim, trung tâm tia hướng vào xương thuyền. Tư thế này giúp quan sát toàn bộ xương thuyền theo trục dọc, tuy nhiên do xương thuyền nằm nghiêng so với mặt phẳng chụp nên hình ảnh thu được thường bị chồng lấp bởi các xương lân cận.

  Tư thế chụp nghiêng (Lateral)

  Bệnh nhân đặt bàn tay nghiêng 90 độ so với mặt phẳng phim, cạnh quay tiếp xúc với cassette. Tia X chiếu từ phía trụ sang phía quay. Tư thế này cho thấy mặt cắt ngang của xương thuyền, giúp đánh giá độ di lệch của các mảnh gãy.

  Tư thế chụp chéo (Oblique)

  Tư thế chéo bán nghiêng quay (semipronated oblique) là một phần quan trọng trong kỹ thuật chụp xương thuyền. Bàn tay được đặt nghiêng khoảng 45 độ so với mặt phẳng phim, với phía quay nâng lên. Tư thế này giúp bộc lộ rõ phần eo và cực gần của xương thuyền.

  Tư thế chụp ống cổ tay (Carpal Tunnel View)

  Đây là tư thế đặc biệt giúp quan sát cực xa của xương thuyền. Bệnh nhân đặt cổ tay ở tư thế duỗi tối đa, lòng bàn tay hướng lên trên. Tia X chiếu dọc theo trục ống cổ tay. Tư thế này đặc biệt hữu ích để phát hiện gãy cực xa hoặc trật khớp quanh xương thuyền.

  Tư Thế Chụp Đặc Biệt – Chìa Khóa của Kỹ Thuật Chụp Xương Thuyền

  Tư thế nắm tay nghiêng quay (Ulnar Deviation View)

  Đây là tư thế quan trọng nhất trong kỹ thuật chụp xương thuyền. Bệnh nhân đặt bàn tay úp trên cassette, sau đó nghiêng cổ tay về phía trụ (phía ngón út) tối đa có thể. Động tác này giúp xương thuyền duỗi thẳng ra khỏi vị trí chồng lấp với xương quay và các xương khác. Khi cổ tay nghiêng về phía trụ, trục dài của xương thuyền sẽ song song với mặt phẳng phim hơn, giúp hiển thị rõ ràng toàn bộ thân xương. Đây là tư thế bắt buộc phải có trong bất kỳ quy trình chụp xương thuyền chuẩn nào.

  Tư thế chụp nghiêng ống cổ tay (Scaphoid Series với 4 tư thế)

  Một quy trình chụp xương thuyền đầy đủ thường bao gồm 4 tư thế chính:

• Tư thế PA với cổ tay nghiêng trụ
• Tư thế PA với ống tay nâng lên 20-30 độ
• Tư thế chéo bán nghiêng quay
• Tư thế nghiêng thật sự (lateral) Sự kết hợp này đảm bảo quan sát được cả 3 phần của xương thuyền: cực gần, eo xương và cực xa.


  Quy Trình Thực Hiện Kỹ Thuật Chụp Xương Thuyền Chuẩn



  Chuẩn bị bệnh nhân

  Trước khi thực hiện kỹ thuật chụp xương thuyền, kỹ thuật viên cần:

• Giải thích quy trình cho bệnh nhân để hợp tác tốt
• Tháo bỏ trang sức, đồng hồ, vòng đeo tay ở vùng cần chụp
• Hướng dẫn bệnh nhân ngồi đúng vị trí, thoải mái
• Đánh giá mức độ đau và khả năng cử động của cổ tay


  Thông số kỹ thuật

  Bảng thông số tham khảo cho kỹ thuật chụp xương thuyền: | Thông số | Giá trị khuyến nghị |

|———-|———————|
| Điện thế (kVp) | 50-60 kVp |
| Dòng điện (mAs) | 5-8 mAs |
| Khoảng cách bóng-phim | 100-110 cm |
| Kích thước phim | 18×24 cm hoặc 24×30 cm |
| Trung tâm tia | Hướng vào xương thuyền |

Các bước thực hiện chi tiết

Bước 1: Đặt cassette lên bàn chụp, điều chỉnh độ cao phù hợp với bệnh nhân. Bước 2: Hướng dẫn bệnh nhân đặt bàn tay úp xuống cassette, cổ tay ở vị trí trung gian. Bước 3: Yêu cầu bệnh nhân nghiêng cổ tay về phía trụ tối đa. Kỹ thuật viên có thể hỗ trợ nhẹ nhàng nếu bệnh nhân khó thực hiện. Bước 4: Cố định bàn tay bằng túi cát hoặc băng gạc để tránh cử động trong quá trình chụp. Bước 5: Đặt trung tâm tia vào điểm giữa xương thuyền, thường nằm ở vùng hố giải phẫu. Bước 6: Hướng dẫn bệnh nhân nín thở và giữ yên trong lúc chụp. Bước 7: Kiểm tra chất lượng hình ảnh trước khi cho bệnh nhân rời khỏi phòng chụp.

Tiêu Chuẩn Đánh Giá Chất Lượng Hình Ảnh

Một phim chụp xương thuyền đạt chuẩn cần đáp ứng các tiêu chí sau:

Tiêu chí về tư thế

– Xương thuyền được hiển thị dọc theo trục dài, không bị chồng lấp bởi xương quay

• Khoảng khớp giữa xương thuyền và xương bán nguyệt rõ ràng
• Toàn bộ xương thuyền từ cực gần đến cực xa nằm trong phạm vi phim
• Các xương lân cận không che khuất phần eo xương thuyền


  Tiêu chí về kỹ thuật

  – Độ tương phản tốt, phân biệt rõ giữa xương và phần mềm

• Không có chuyển động mờ (motion blur)
• Mật độ phim đồng đều, không quá sáng hoặc quá tối
• Không có vật cản quang học che khuất vùng khảo sát


  Kỹ Thuật Chụp Xương Thuyền Bằng Các Phương Tiện Hiện Đại



  Chụp cắt lớp vi tính (CT Scan)

  CT scan với độ phân giải cao đang ngày càng được sử dụng rộng rãi trong chẩn đoán gãy xương thuyền. Kỹ thuật này cho phép tái tạo hình ảnh 3D, giúp đánh giá chính xác mức độ di lệch, số lượng mảnh gãy và tình trạng khớp. CT scan đặc biệt hữu ích trong các trường hợp gãy phức tạp hoặc khi cần lên kế hoạch phẫu thuật.

  Chụp cộng hưởng từ (MRI)

  MRI là phương pháp nhạy nhất trong việc phát hiện gãy xương thuyền giai đoạn sớm, đặc biệt là các trường hợp gãy không di lệch. Kỹ thuật này cũng giúp đánh giá tình trạng tưới máu của xương, phát hiện sớm nguy cơ hoại tử vô mạch.

  Siêu âm

  Siêu âm có thể được sử dụng như một phương pháp sàng lọc ban đầu, tuy nhiên độ nhạy thấp hơn so với X-quang và các phương pháp hiện đại khác. Siêu âm chủ yếu giúp phát hiện tràn dịch khớp hoặc tổn thương phần mềm kèm theo.

  Bảng So Sánh Các Phương Pháp Chẩn Đoán Hình Ảnh

  | Phương pháp | Ưu điểm | Nhược điểm | Độ nhạy |

|————-|———|————|———|
| X-quang thường quy | Nhanh, rẻ, sẵn có | Khó thấy gãy không di lệch | 60-80% |
| Kỹ thuật chụp xương thuyền | Tăng khả năng phát hiện gãy | Yêu cầu kỹ thuật viên có kinh nghiệm | 80-90% |
| CT Scan | Độ chính xác cao, tái tạo 3D | Liều tia cao hơn, chi phí lớn | 90-95% |
| MRI | Độ nhạy cao nhất, đánh giá tưới máu | Đắt, thời gian lâu | 95-100% |

Những Sai Lầm Thường Gặp trong Kỹ Thuật Chụp Xương Thuyền

Sai lầm về tư thế

Một trong những sai lầm phổ biến nhất là không đạt được góc nghiêng trụ tối đa của cổ tay. Khi góc nghiêng không đủ, xương thuyền sẽ bị chồng lấp bởi xương quay và các xương lân cận, khiến đường gãy bị che khuất. Ngoài ra, việc đặt sai trung tâm tia cũng là một lỗi thường gặp. Tia X cần hướng chính xác vào xương thuyền, nếu lệch sẽ làm giảm độ nét của hình ảnh và gây biến dạng.

Sai lầm về kỹ thuật

– Sử dụng thông số kVp quá cao làm giảm độ tương phản

• Bệnh nhân cử động trong quá trình chụp gây mờ hình ảnh
• Không sử dụng lưới chống khuếch tán khi cần thiết
• Chụp thiếu các tư thế cần thiết trong quy trình chuẩn


  Cách khắc phục

  Để tránh những sai lầm trên, kỹ thuật viên cần:

• Kiểm tra kỹ tư thế trước khi chụp, có thể nhờ bệnh nhân điều chỉnh lại nếu cần
• Sử dụng các dụng cụ hỗ trợ như túi cát, băng cố định để giữ tay đúng vị trí
• Tuân thủ nghiêm ngặt quy trình chụp 4 tư thế chuẩn
• Đánh giá chất lượng hình ảnh ngay tại chỗ trước khi kết thúc buổi chụp


  Lưu Ý Quan Trọng Khi Thực Hiện Kỹ Thuật Chụp Xương Thuyền

  Đối với kỹ thuật viên

  Kỹ thuật viên cần có kiến thức vững về giải phẫu vùng cổ tay và hiểu rõ mục đích của từng tư thế chụp. Việc giao tiếp tốt với bệnh nhân, đặc biệt là những người đau nhiều, sẽ giúp quá trình chụp diễn ra thuận lợi hơn. Khi bệnh nhân đau quá mức không thể đặt tay vào đúng tư thế, kỹ thuật viên có thể sử dụng các biện pháp giảm đau nhẹ hoặc tham khảo ý kiến bác sĩ để có hướng xử trí phù hợp.

  Đối với bác sĩ lâm sàng

  Bác sĩ cần chỉ định kỹ thuật chụp xương thuyền dựa trên thăm khám lâm sàng kỹ lưỡng. Trong trường hợp nghi ngờ gãy xương thuyền nhưng phim chụp ban đầu không phát hiện được, cần chỉ định chụp lại sau 10-14 ngày hoặc chuyển sang các phương pháp chẩn đoán hiện đại hơn như MRI hoặc CT.

  Câu Hỏi Thường Gặp về Kỹ Thuật Chụp Xương Thuyền

  Kỹ thuật chụp xương thuyền có đau không?

  Quá trình chụp không gây đau, tuy nhiên bệnh nhân có thể cảm thấy khó chịu khi phải giữ cổ tay ở tư thế nghiêng trụ trong thời gian ngắn. Kỹ thuật viên sẽ hỗ trợ và hướng dẫn để giảm thiểu khó chịu.

  Thời gian thực hiện kỹ thuật chụp xương thuyền là bao lâu?

  Toàn bộ quy trình chụp với 4 tư thế thường mất khoảng 10-15 phút, bao gồm cả thời gian chuẩn bị và chụp. Thời gian này có thể kéo dài hơn nếu bệnh nhân đau nhiều hoặc cần chụp lại.

  Khi nào cần chụp lại sau khi chụp xương thuyền lần đầu?

  Nếu phim chụp ban đầu chưa phát hiện gãy nhưng triệu chứng lâm sàng vẫn nghi ngờ, bác sĩ thường chỉ định chụp lại sau 10-14 ngày. Lúc này, quá trình tiêu xương dọc theo đường gãy sẽ làm lộ rõ vết gãy trên phim.

  Kỹ thuật chụp xương thuyền có thể thay thế hoàn toàn CT hay MRI không?

  Kỹ thuật chụp xương thuyền bằng X-quang là phương pháp sàng lọc ban đầu, không thể thay thế hoàn toàn CT hay MRI. Trong các trường hợp phức tạp hoặc cần đánh giá chi tiết, các phương pháp hiện đại sẽ được chỉ định bổ sung.

  Trẻ em có thể thực hiện kỹ thuật chụp xương thuyền không?

  Hoàn toàn có thể thực hiện được. Tuy nhiên, cần điều chỉnh liều tia phù hợp với trẻ em và kỹ thuật viên cần kiên nhẫn hơn trong việc hướng dẫn trẻ giữ đúng tư thế.

  Kết Luận

  Kỹ thuật chụp xương thuyền đóng vai trò vô cùng quan trọng trong chẩn đoán gãy xương thuyền – một tổn thương thường gặp nhưng dễ bị bỏ sót. Việc nắm vững các tư thế chụp chuẩn, đặc biệt là tư thế nghiêng trụ, cùng với việc tuân thủ nghiêm ngặt quy trình thực hiện sẽ giúp nâng cao đáng kể độ nhạy của phương pháp này trong việc phát hiện các đường gãy tinh vi. Kỹ thuật viên chẩn đoán hình ảnh cần được đào tạo bài bản và cập nhật thường xuyên về kỹ thuật chụp xương thuyền để đảm bảo chất lượng hình ảnh tốt nhất. Đồng thời, sự phối hợp chặt chẽ giữa bác sĩ lâm sàng và bác sĩ chẩn đoán hình ảnh là yếu tố then chốt giúp đưa ra chẩn đoán chính xác, từ đó có hướng điều trị kịp thời và hiệu quả, tránh các biến chứng nguy hiểm như hoại tử vô mạch hay không liền xương. Trong bối cảnh y học hiện đại, kỹ thuật chụp xương thuyền vẫn giữ vai trò là phương pháp sàng lọc đầu tay nhờ tính sẵn có, chi phí thấp và hiệu quả cao khi được thực hiện đúng cách. Việc kết hợp hợp lý với các phương tiện chẩn đoán tiên tiến như CT scan và MRI sẽ mang lại kết quả chẩn đoán tối ưu nhất cho người bệnh.
